Préparation / installation Charger vision

Alimentation électrique

La ligne d’alimentation (courant alternatif) doit être intégrée de manière fixe à l’installation électrique du bâtiment, conformément aux réglementations nationales en vigueur.

Le chargeur ne dispose pas de dispositif de coupure propre. Il est donc impératif que l’installation électrique du bâtiment comporte un dispositif de coupure approprié (ex. disjoncteur, interrupteur-sectionneur ou équivalent).

Le Charger Vision doit être protégé conformément aux normes françaises d’installation :

• Par un interrupteur différentiel type A 30 mA
• Et par un disjoncteur adapté (calibré selon l’installation)

Choix de l’emplacement de pose

Lors du choix de l’emplacement, veillez à prendre en compte les éléments suivants :

• Position de stationnement du véhicule électrique (la longueur du câble est-elle suffisante ?)
• Fixation murale ou sur pied ?
• Longueur du câble d’alimentation AC et son calibre
• Connexion au réseau (distance avec le routeur / switch — connexion LAN recommandée pour plus de stabilité)
• Espace suffisant pour enrouler le câble
• Aucun matériau inflammable à proximité immédiate
• Éviter si possible l’exposition directe au soleil et assurer une protection contre la pluie
• Vérifier la solidité du mur et la compatibilité du kit de fixation fourni pour supporter le poids du chargeur (5 kg) plus la traction exercée par le câble de charge

Le chargeur peut également être monté sur un support sur pied (non fourni dans l’emballage). Ce pied est disponible en accessoire chez SOLARWATT.

Conditions de montage

• Montage strictement vertical
• Respecter 300 mm d’espace libre de chaque côté du chargeur

Accessoires requis pour l’installation

• Câble réseau LAN
• Câble d’alimentation AC
• Disjoncteur de protection adapté
• Interrupteur différentiel type A 30 mA
• Application SOLARWATT Pro

Outils nécessaires

• Clé plate
• Tournevis
• Perceuse
• Pince
• Pince à sertir
• Pince à dénuder
• Niveau à bulle
• Mètre pliant
• Marqueur pour perçage
• Multimètre
• Chaussures de sécurité
• Gants de sécurité
• Lunettes de sécurité

Version avec câble Type 2 intégré

• A : Cache latéral pour connexion AC
• B : Lecteur RFID
• C : Câble de charge Type 2 avec support
• D : LED d’état
• E : Bouton d’arrêt
• F : Port RJ45 (LAN)
• G : Entrée courant AC
• H : Port RS485
• I : Étrier de fixation
• J : Plaque de montage murale

Version avec prise Type 2 :

A à J : idem, mais C est une prise Type 2 avec volet de protection tactile intégré.

La plaque signalétique se trouve sur le côté gauche du chargeur. Elle indique :

• Le type exact du chargeur
• La version (puissance nominale, câble ou prise)
• Le numéro de série, situé sous la plaque, accompagné d’un QR code permettant un scan rapide.

Consignes générales de sécurité

Avant toute manipulation, il est impératif de lire attentivement les consignes de sécurité.
L’installation du chargeur doit être réalisée par un électricien qualifié conformément aux normes électriques locales et européennes (NF C 15-100, IEC 61851, etc.).

Vérifiez les conditions d’emplacement
Respectez les distances minimales et maximales de montage, ainsi que la ventilation requise autour du chargeur.

Vérification du support mural

• Le mur doit pouvoir supporter le poids du chargeur (5 kg) + la charge mécanique du câble de recharge.
• Vérifiez que le matériel de fixation fourni est compatible avec la nature du mur (béton, brique, parpaing, etc.)

Perçage & fixation

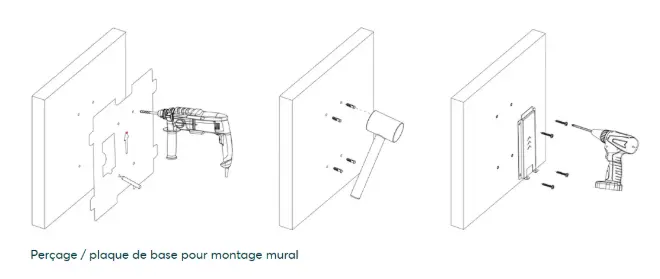

• Utilisez le gabarit de perçage pour marquer les points de fixation.
• Percez les trous selon les emplacements indiqués.
• Fixez la plaque de montage murale à l’aide du matériel de fixation fourni.

Fixation du chargeur

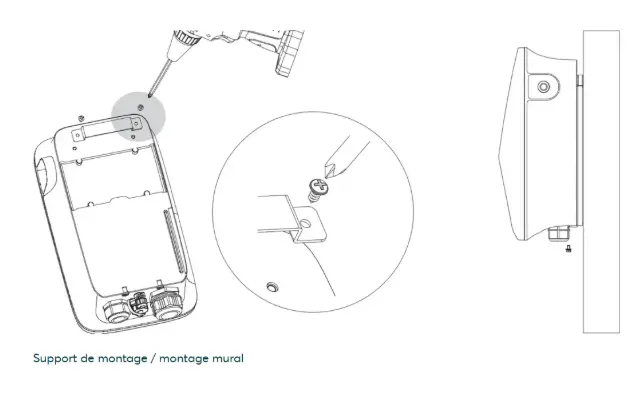

• Vissez le support de montage (crochet) à l’arrière du chargeur à l’aide des vis adaptées.
• Suspendez le chargeur sur la plaque murale.
• Fixez-le définitivement avec les vis de sécurité.

Le Charger vision peut également être installé sur un pied vertical (pied de borne) disponible en option.

• Ce pied est une référence spécifique Solarwatt et doit être commandé séparément.
• Un pied peut accueillir jusqu’à deux chargeurs SOLARWATT Charger vision (dos à dos).
• L'installation du pied nécessite un socle béton stable, à prévoir sur chantier par l’installateur.

Les instructions précises de montage de la colonne sont fournies dans les manuels dédiés.

Consignes de sécurité

• Ne pas tendre excessivement les câbles d’alimentation : prévoir une longueur suffisante.
• Ne pas modifier, percer ou endommager la colonne.
• Ne pas utiliser la colonne/chargeur pour s’appuyer ou grimper.
• Prévoir une protection contre les collisions dans les parkings ou sous-sols.
• Ne pas surélever la base afin de garantir une accessibilité ergonomique.
• L’installation doit se faire sur une fondation en béton (asphalte interdit).
• Une intégration au système de protection contre la foudre peut être nécessaire selon les lieux.

Fondation en béton

La fourniture de la fondation en béton est à la charge du développeur du projet, ce qui comprend le calcul, la conception et la production.

Dimensions recommandées

• Longueur : 65 cm
• Largeur : 50 cm
• Profondeur : > 40 cm (sous la ligne de gel)

Béton

• C30/37 LP (XC4, XD1, XF4) ou
• C25/30 LP (XC4, XD1, XF2) selon les besoins.
• Le substrat doit permettre le drainage de toute eau qui pourrait pénétrer dans la base. Ne collez pas la plaque de base de la colonne avec du silicone ou d’autres matériaux d’étanchéité, car le drainage via la fondation en béton doit être garanti.
• Tous les câbles doivent être acheminés hors du sol exactement au milieu de la fondation en béton et avoir une longueur excédentaire d’environ 1,5 m pour une installation ultérieure.
• Lors de la construction de la fondation en béton, tous les câbles doivent être protégés contre les dommages par des moyens appropriés (par exemple avec un tuyau de protection). Le tuyau de protection doit avoir une longueur excédentaire d’environ 25 cm au-dessus de la fondation en béton.
• La ligne d’alimentation et les lignes de données doivent être posées séparément l’une de l’autre.

Pour permettre la communication du chargeur avec le système de gestion d’énergie ou une supervision :

Préparation du câble LAN personnalisé :

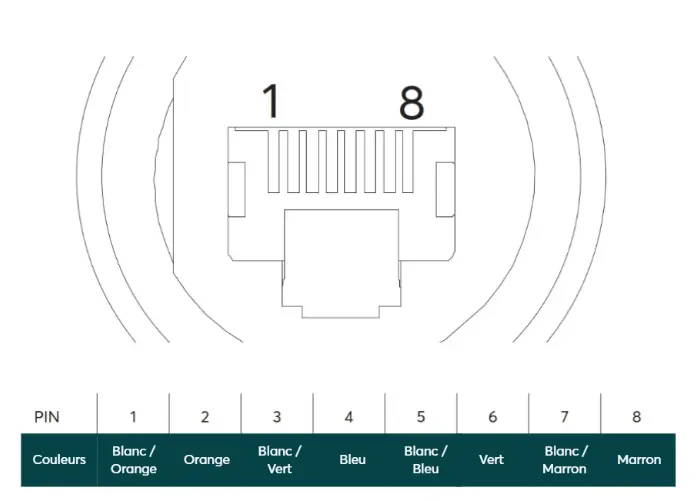

1. Sertir un connecteur RJ45 sur le câble réseau (type B – standard TIA/EIA-568B).
2. S’assurer de la qualité des contacts pour garantir une connexion stable.

Connexion au chargeur

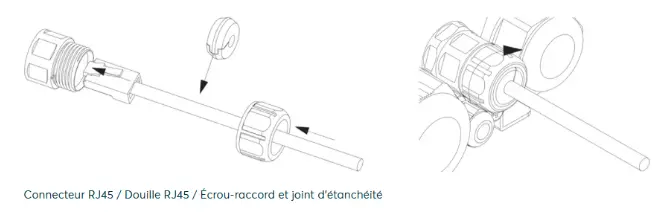

• Faire passer le câble LAN par l’écrou de verrouillage fourni.
• Insérer la bague d’étanchéité.
• Connecter le RJ45 dans la prise dédiée du chargeur.
• Visser la bague de serrage fermement au corps du chargeur.
• Raccorder l’autre extrémité du câble au routeur/box internet.
