    Raccordement électrique

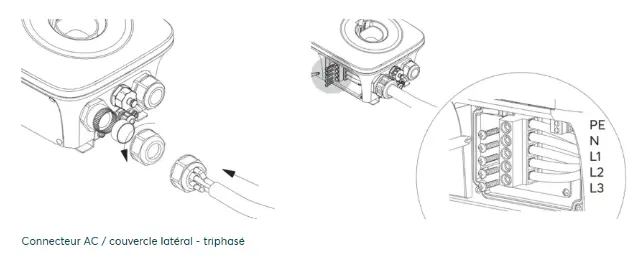

    Triphasé

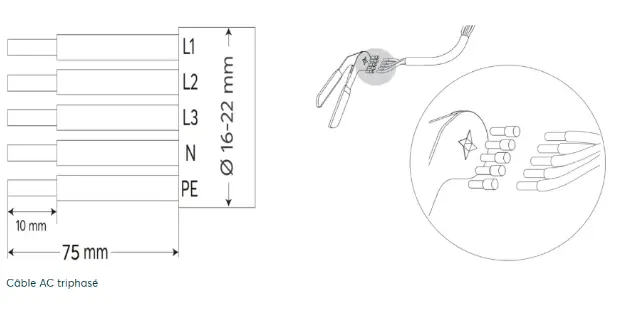

    1. Dénudez 75 mm de la gaine extérieure de câble AC, puis 10 mm de chaque fil.
    2. Sertissez des embouts de câblage pour câbles souples sur chaque conducteur.

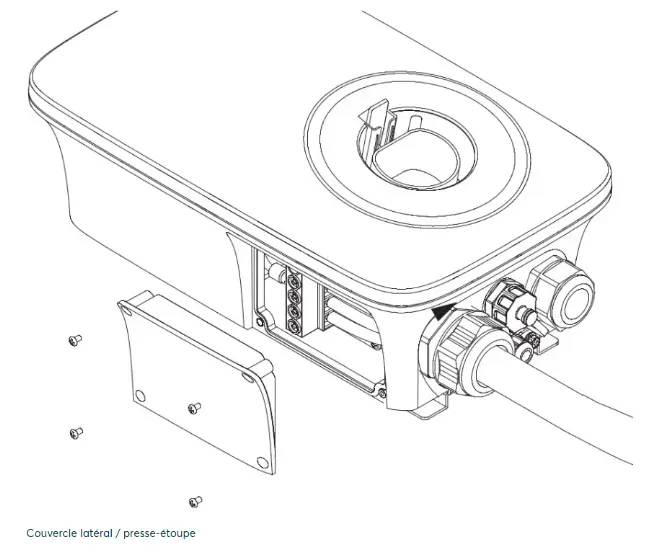

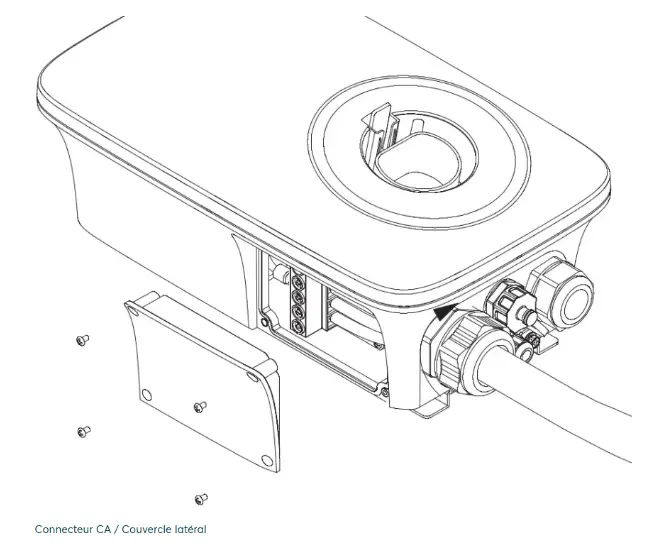

    3. Ouvrez le capot latéral d'accès au bornier.
    4. Desserrez le presse-étoupe, insérez le câble, puis serrez le presse-étoupe.
    5. Raccordez les conducteurs aux bornes AC.
    6. Refermez le couvercle latéral et vissez-le.

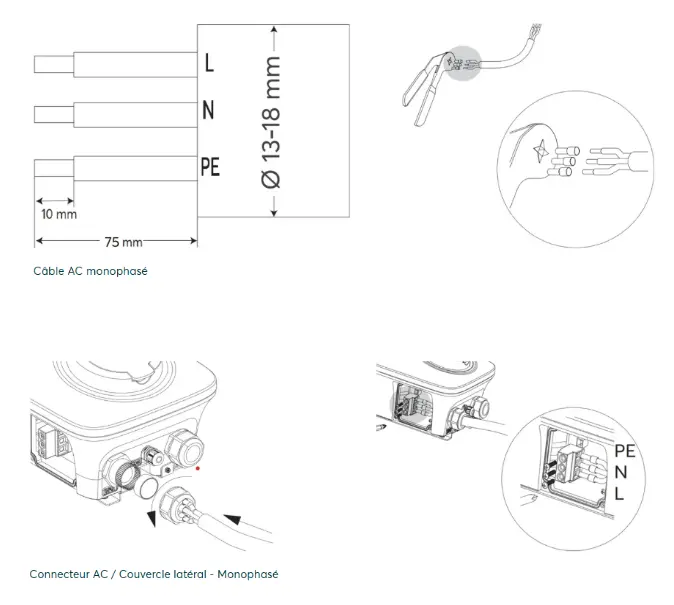

    Monophasé

    Même procédure que pour le triphasé, avec un câble adapté à une phase.

    CONSEIL

    • Ne pas mettre sous tension si le capot latéral est ouvert : un signal sonore retentira et la LED d’état passera au rouge. Le chargeur n’est fonctionnel que si la trappe est fermée et verrouillée.

     Et pour les sections de câble :

    • Bornier AC compatible jusqu’à 10 mm²

    Gestion dynamique de la charge

    Le SOLARWATT Charger vision peut intégrer un système de pilotage dynamique de la puissance



    Fonctionnalité

    • Régule automatiquement la puissance de charge en fonction de la consommation globale du bâtiment



    Un guide spécifique détaillant le câblage et les paramètres à configurer est disponible sur demande.

    CONSEIL

    • Tous les raccordements doivent être vérifiés à l’aide d’un multimètre avant mise en service.
    • Respectez impérativement la mise à la terre (PE) du chargeur.
    • Le Charger vision est conforme à la norme NF C15-722

    Fonction

    • Évite la surcharge électrique du domicile en limitant la puissance totale (maison + borne) à un seuil prédéfini (puissance max au point de raccordement).

    Principe

    • Nécessite le compteur SOLARWATT installé au point d’entrée réseau.
    • Le compteur envoie les données via une connexion RS485 au Charger vision.



    Conditions

    • Limitation de puissance en 1 à 3 secondes
    • Un seul Charger vision peut être connecté à un même compteur.
    • Le port RS485 du chargeur ne peut pas être utilisé simultanément pour :



    Compteurs SOLARWATT

    • SOLARWATT DDSU 666 (monophasé)
    • SOLARWATT DTSU 666 (triphasé)



    Spécifications

    • 4 sous-unités DTSU 666 (triphasé)
    • 2 sous-unités DDSU 666 (monophasé)
    • Plage de mesure jusqu’à 100 A par terminal TC
    • Pinces TC avec longueur de câble de 6 m
    • Distance max. jusqu’au chargeur 100 m (ligne RS485)

    Installation

    Ce chapitre ne décrit que superficiellement l’installation du compteur d’électricité. Pour plus de détails, veuillez-vous référer aux instructions d’installation spécifiques fournies avec les compteurs SOLARWATT adaptés.



    Étapes générales

    1. Installer le compteur dans une armoire de commande (largeur 4TE).
    2. Utiliser des pinces TC fermées pour détecter le courant de l’installation domestique.

    Les pinces doivent être positionnées dans l’armoire avant le compteur d’énergie domestique, afin de mesurer l’ensemble de la consommation

    1. Câblage RS485 : utiliser un câble de communication direct entre le compteur et le chargeur.
    2. Configurer le chargeur via l’application SOLARWATT Pro :
      1. Activer la gestion dynamique de charge,
      2. Définir le courant maximal autorisé



    Fonctionnement

    Le compteur mesure la puissance totale au point de raccordement (charge domestique + puissance de recharge) et ajuste la puissance délivrée à la borne pour ne pas dépasser la limite configurée

    Détail d'installation technique

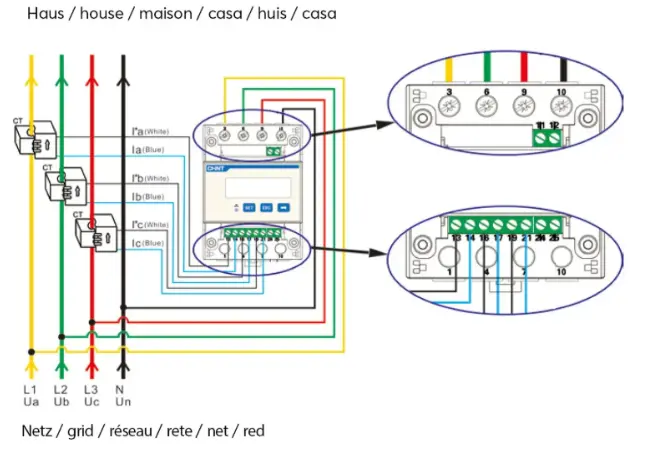

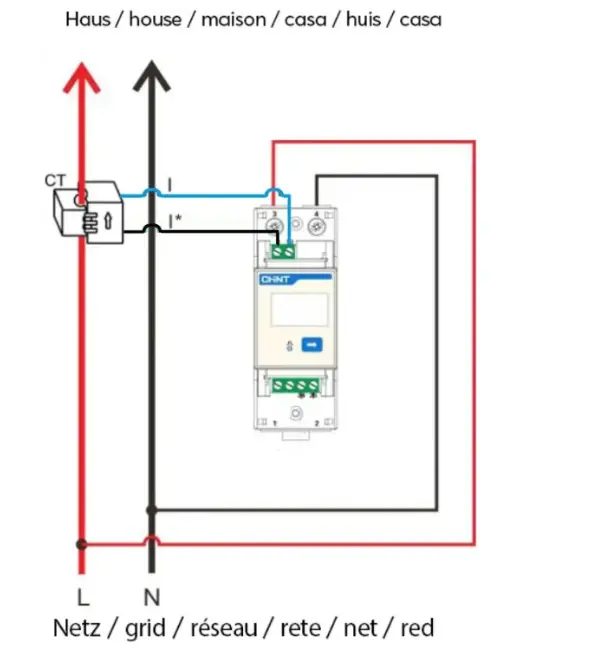

    Installation DTSU (triphasé)

    • Mesure de courant et de tension sur trois phases.
    Mesure de courant et de tensions DTSU (triphasé)

    Détail d'installation technique

    Installation DDSU (monophasé)

    • Mesure de courant et de tension sur une seule phase.
    Mesure de courant et de tensions DTSU (monophasé)

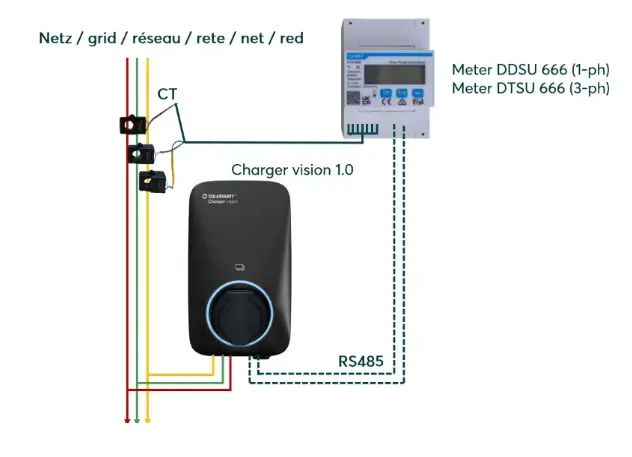

    Connexion RS485 (branchement compteur ⇔ chargeur)

    Câblage recommandé

    • Section des conducteurs : 0,25 mm² à 1,5 mm²
    • Type : câble torsadé blindé à deux fils, min. catégorie Cat. 5e
    • Diamètre extérieur : de 4 mm à 11 mm



    Brochage compteur ⇔ chargeur : Installation de la communication RS485 :

    Type de compteur

    Broche compteur

    Broche chargeur

    Signal

    DDSU (monophasé) 485A RS485+
    DDSU (monophasé) 485B RS485-
    DTSU (triphasé) 11 485A RS485+
    DTSU (triphasé) 12 485B RS485-

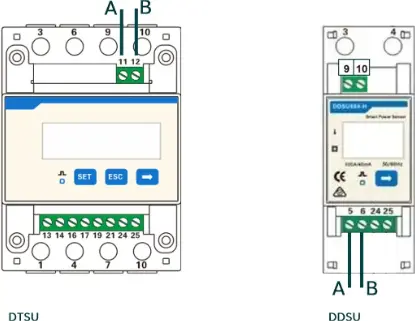

    Brochage RS485 DTSU / DDSU

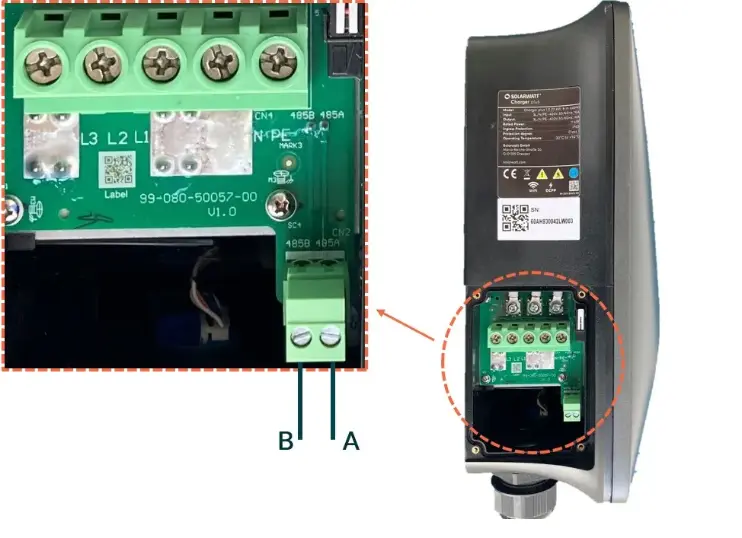

    Chargeur de brochage RS485 :

    Configuration via SOLARWATT Pro

    • Activer la gestion dynamique de la charge
    • Entrer la valeur maximale de courant autorisé au point de raccordement (somme de la charge domestique + puissance de recharge).
